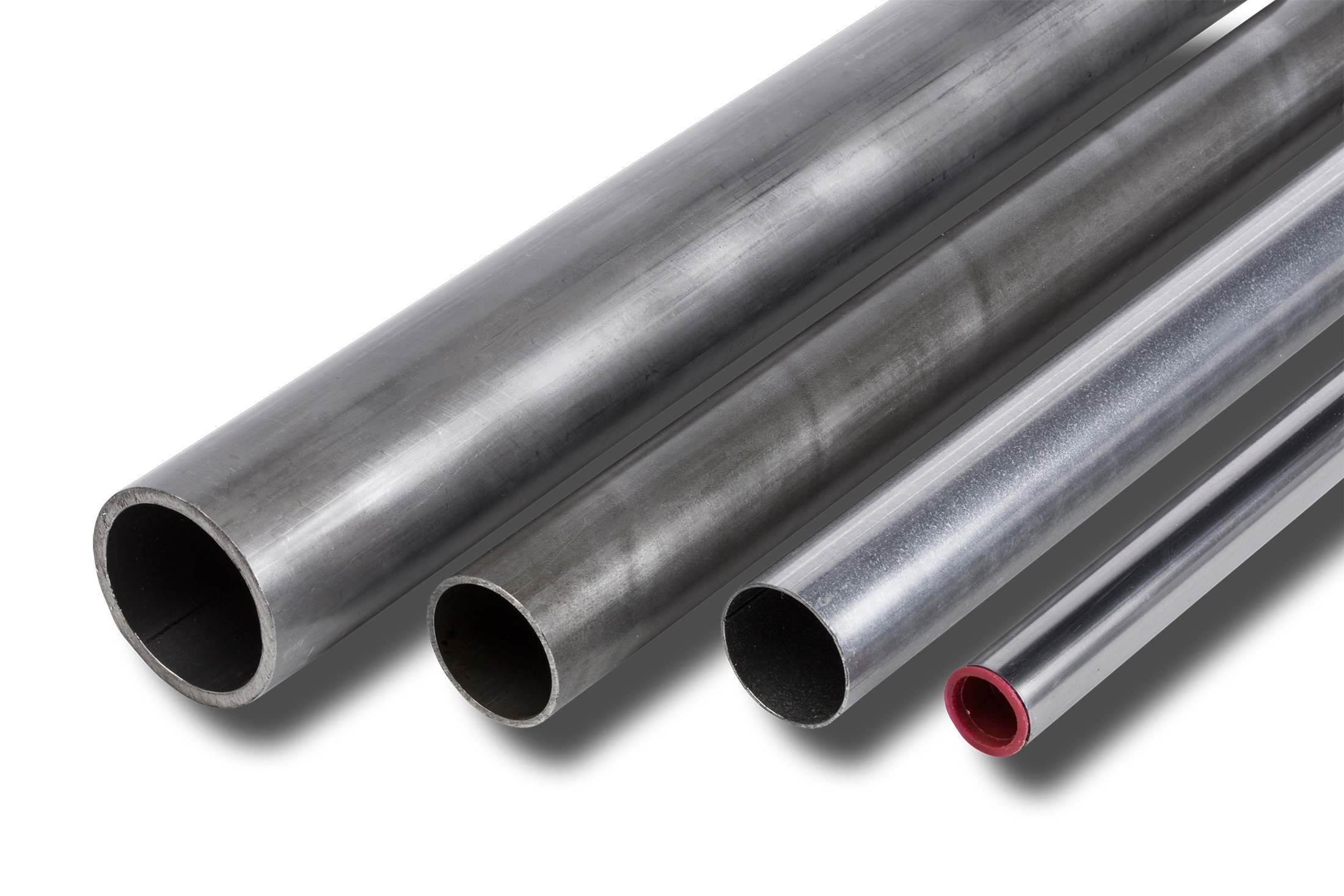

Les tubes de précision sans soudure en acier au carbone sont parfaitement adaptés aux systèmes hydrauliques et pneumatiques. Pour la fabrication de tubes de cylindres et de pistons, on utilise nos tubes sans soudure étirés à froid. De plus, nous proposons une gamme de tubes de précision soudés pour l'industrie du meuble, incluant des tubes de formes spéciales comme les tubes carrés, rectangulaires, ovales plats et ovales elliptiques.
| Produit | tubes en acier de précision sans soudure |
|---|---|
| Standard | EN 10305-1 |
| Dimensions | 4,0 x 0,5 mm à 200 x 10 mm |
| Longueurs |
de 4 à 7 m et autres longueurs fixes sur demande |
| Conditions de livraison |
+C (BK) +N (NBK) +SR (BKS) autres conditions de livraison sur demande |
| Matériels |
Acier de nuance E235 E355 , autres matériaux sur demande |
| Certification |
2.2 ou 3.1 selon la norme EN 10204 ; autres certifications sur demande |
| Produit | Tuyaux hydrauliques et pneumatiques sans soudure (tubes HPL) |
|---|---|
| Standard | EN 10305-4 |
| Dimensions | Disponible également en tailles en pouces, de 4 x 0,5 mm à 114,3 x 20 mm. |
| Longueurs |
de 6 m et longueurs fixes sur demande |
| Matériels |
Acier de nuance E235 E355 , autres matériaux sur demande |
| Surface |
Traitement de surface adhérent et huilé, traitement non adhérent et huilé, galvanisation extérieure et passivation (sans CR VI), autres traitements de surface sur demande |
| Marquage | Marquage continu sur toute la longueur du tube |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tuyaux hydrauliques et pneumatiques sans soudure – BENTELER Zista Seal ® |
|---|---|
| Standard | EN 10305-4 |
| Dimensions | 4 x 0,5 mm à 42 x 6 mm |
| Longueurs |
de 6 m et longueurs fixes sur demande |
| Conditions de livraison |
+N (NBK) |
| Matériels |
Acier de nuance E235 E355 , autres matériaux sur demande |
| Surface |
Galvanisation extérieure (min. 12 μm), passivation sans CR VI, revêtement supplémentaire (scellant) < 5 μm, autres épaisseurs sur demande |
| Marquage | Marquage continu sur toute la longueur du tube |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tuyaux hydrauliques et pneumatiques sans soudure – BENTELER Zistaplex ® |
|---|---|
| Standard | Norme EN 10305-4 ; autres normes telles que EN 10305-1/-2/-3 sur demande |
| Dimensions | 4 x 0,5 mm à 42 x 6 mm |
| Longueurs |
de 6 m et longueurs fixes sur demande |
| Matériels |
Acier de nuance E235 E355 , autres matériaux sur demande |
| Surface |
Galvanisation extérieure (min. 8 μm), passivation sans CR-VI, revêtement organique supplémentaire (époxy ≤ 50 μm), RAL 9005, noir, autres couleurs, revêtements et épaisseurs sur demande |
| Marquage | Marquage continu sur toute la longueur du tube |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tuyaux hydrauliques et pneumatiques sans soudure – Van Leeuwen Cronoline ® |
|---|---|
| Standard | EN 10305-4 |
| Dimensions | 4 x 1 mm à 42 x 3 mm |
| Longueurs | 6 m |
| Conditions de livraison |
+N (NBK) |
| Matériels |
Acier de nuance E235+N E355 |
| Surface | Revêtement extérieur en zinc électrolytique sans Cronoline® CR-6 |
| Marquage | Tubes estampillés CRONOLINE |
| Certification | 3.1. selon la norme EN 10204 |
| Produit | Tubes en acier de précision étirés à froid et soudés |
|---|---|
| Standard | EN 10305-2 |
| Dimensions | 8 x 1 mm à 200 x 10 mm |
| Longueurs |
de 4 à 7 m et autres longueurs fixes sur demande |
| Conditions de livraison |
+C (BK) +N (NBK) +A (GBK) +LC (BKW) +SR (BKS) |
| Matériels |
Acier de nuance E235 E355 , autres matériaux sur demande |
| Certification |
2.2 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | tubes en acier de précision formés à froid et soudés |
|---|---|
| Standard | EN 10305-3 |
| Dimensions |
De 10 x 1 mm à 108 x 2 mm , autres dimensions sur demande |
| Formes | Profil de tunnel et de pied de table rond, ovale plat et ovale elliptique |
| Longueurs |
de 6 m et longueurs fixes sur demande |
| Conditions de livraison |
+CR1 (BKM) +CR2 (BKM / souple) +N (NBK) autres conditions de livraison sur demande |
| Matériels |
E220 E235 autres matériaux sur demande |
| Surface |
Bande laminée à froid, bande laminée à chaud décapée ou non, aluminisée, galvanisée Sendzimir, galvanisée, galvanisée à chaud, apte au chromage, soudure intérieure éliminée |
| Marques | Cintrex® |
| Certification |
2.2 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tubes en acier de précision soudés à froid (carrés ou rectangulaires) |
|---|---|
| Standard | EN 10305-5 |
| Dimensions |
carré 10 x 10 x 1 mm à 70 x 70 x 4 mm rectangulaire 20 x 10 x 1,5 mm à 100 x 40 x 3 mm |
| Longueurs |
de 6 m et longueurs fixes sur demande |
| Conditions de livraison |
+CR1 (BKM) +CR2 (BKM / souple) autres conditions de livraison sur demande |
| Matériels |
E220 E235 autres matériaux sur demande |
| Surface |
Bande laminée à chaud, bande laminée à chaud décapée, galvanisée à chaud, apte au chromage, soudure intérieure supprimée (position sur demande sur le bord) |
| Marques | Quatrex Fine® |
| Certification |
2.2 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Dimensions | 4,0 x 0,5 à 12 x 1,8 mm |
|---|---|
| Tolérances |
Diamètre extérieur ±0,08 mm Épaisseur de paroi ±10 % (sauf cordon de soudure) |
| Longueurs |
6 m ou en bobine, autres longueurs et longueurs fixes sur demande |
| Conditions de livraison |
+CR1 +N (NBK) autres conditions de livraison sur demande |
| Matériels |
Nuances d'acier (EN) E195 E235 IF25 autres matériaux sur demande |
| Surface | Revêtement extérieur galvanisé et passivé (sans Cr VI, conformément à la directive relative aux véhicules hors d'usage) |
| Essai | Contrôle par courants de Foucault selon la norme EN 10246-3, ZK E3H (uniquement pour les barres de longueur) |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Dimensions | 4,75 x 0,7 mm à 12 x 1,8 mm |
|---|---|
| Tolérances |
Diamètre extérieur ±0,08 mm Épaisseur de paroi ±10 % (sauf cordon de soudure) |
| Conditions de livraison |
+CR1 +N (NBK) autres conditions de livraison sur demande |
| Matériels |
Nuances d'acier (EN) E195 E235 IF25 autres matériaux sur demande |
| Surface | Blanc, lumineux |
| Essai | Contrôle par courants de Foucault selon la norme EN 10246-3, ZK E3H (uniquement pour les barres de longueur) |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tubes en acier de précision étirés à froid sans soudure pour la production de tubes de piston |
|---|---|
| Standard | EN 10305-1 |
| Dimensions | 35 x 3,5 mm à 300 x 25 mm |
| Tolérances | Diamètre extérieur selon les spécifications du client |
| Conditions de livraison |
+C (BK) fini à froid, dur +SR (BKS) fini à froid et recuit de détente +N (NBK) recuit normal |
| Matériels |
Acier de nuance E355 , autres matériaux sur demande |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tubes cylindriques, rodés ou chanfreinés et brunis au rouleau |
|---|---|
| Standard | EN 10305-1/-2 |
| Dimensions | Disponible également en dimensions en pouces, de 30 x 5 mm à 300 x 25 mm. |
| Tolérances |
Diamètre extérieur selon EN 10305-1/-2 ; diamètre intérieur selon H8, ISO 286 partie 2 |
| Longueurs | Longueurs de 5 à 10 m et longueurs fixes sur demande |
| Conditions de livraison |
+SR (BKS) fini à froid et recuit de détente +N (NBK) recuit normal |
| Matériels |
Acier de nuance E355 , autres matériaux sur demande |
| Surface | Ra max. 0,3 μm selon la norme EN ISO 4287 |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tubes cylindriques adaptés au rodage, au refendage et au brunissage par rouleaux |
|---|---|
| Standard | EN 10305-1/-2 |
| Dimensions | 30 x 5 mm à 300 x 25 mm |
| Tolérances | Diamètre extérieur selon EN 10305-1/-2 |
| Conditions de livraison |
+ SR (BKS) |
| Matériels |
Acier de nuance E 355 , autres matériaux sur demande |
| Surface | Intérieur adapté au rodage, au parage et au brunissage au rouleau |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Produit | Tubes de piston chromés durs |
|---|---|
| Standard | EN 10305-1 |
| Dimensions | 16 x 3 mm à 170 x 9,5 mm |
| Tolérances | Diamètre extérieur selon f7 |
| Conditions de livraison |
+C (BK) fini à froid, dur +SR fini à froid et recuit de détente +N recuit normal |
| Matériels |
E355 autres matériaux sur demande |
| Surface |
Chromé, doublement chromé et NICROM (nickel/chrome) sur demande. Ra max. 0,25 μm |
| Chrome |
Épaisseur de chrome min. 20 μm Microdureté min. 850 HV 0,1 |
| résistance à la corrosion |
min. 120 h en classe NSS 9 |
| Essai | Essais de corrosion selon la norme ISO 9227 |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
| Dimensions | Diamètre extérieur de 8 à 250 mm |
|---|---|
| Tolérances |
Diamètre extérieur de 8 à 16 mm selon f8. Diamètre extérieur de 18 à 250 mm selon f7. Autres tolérances sur demande. |
| Matériels |
Nuances d'acier (EN) C45E 20MnV6 (E470) 42CrMo4+QT X17CrNi16-2 X2CrNiMoN22-5-3 X3CrNiMoN27-5-2 38MnVS6 Numéro de matériau 1.1191* 1.5217 1.7225* 1.4507 / AISI 431 1.4462 1.4460 / AISI 329 1.1303* Autres matériaux sur demande * également trempé par induction |
| Surface |
Chromé, doublement chromé et Nikrom 500 (nickel/chrome), Ra max. 0,25 μm |
| Chrome |
Épaisseur : min. 14 µm pour les barres de diamètre extérieur de 8 à 18 mm ; min. 20 µm pour les barres de diamètre extérieur de 20 à 250 mm. Microdureté : min. 850 HV 0,1. |
| Nikkel Chrome (NIKROM 500) | Épaisseur minimale : 30 µm pour le nickel / 20 µm pour le chrome |
| résistance à la corrosion |
Minimum 200 h en acier inoxydable de classe NSS 9 pour le chrome simple. Les aciers inoxydables et les aciers au nickel-chrome présentent une résistance à la corrosion bien supérieure. |
| Essai | Essais de corrosion selon la norme ISO 9227 |
| Certification |
3.1 Conforme à la norme EN 10204 ; autres certifications sur demande |
